低壓熔斷器零序動作電流

2022-03-30 15:09:41

次

單相接地保護。低壓熔斷器與電動機的接地保護完全相同。

單相接地短路保護。變壓器低壓側中性點直接接地時，取中性線的零序電流引到高壓側的保護裝置，構成低壓側零序電流保護。

零序動作電流(310)按以下兩個條件選取：

1)按躲過正常運行時中性線上流過的最大不平衡電流整定。

2)按與變壓器低壓側母線進線零序動作電流。(一般取長延時動作電流的25%)配合整定。

單相接地保護的動作時限to，與變壓器低壓母線進線短延時保護的動作時限在配合整定。此外，該時限的選擇還應與熔斷器的熔絲熔斷時間相配合，即要在熔絲熔斷前動作。

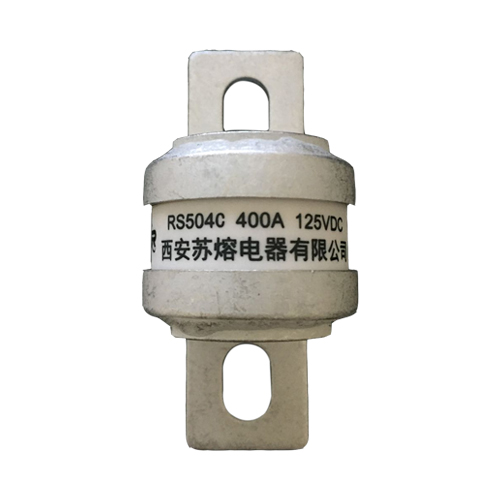

低壓熔斷器

瓦斯保護。瓦斯保護是針對油浸變壓器內部故障的一種有效保護，隨著故障的嚴重程度不同分別作用于發信號和跳閘。對F-C回路供電的油浸變壓器，重瓦斯接點動作于跳真空接觸器跳閘。受接觸器額定開斷電流的限制，當變壓器內部故障而使故障電流大于綜合保護裝置的過流閉鎖電流時，綜合保護裝置將閉鎖保護出口使接觸器不動作，由高壓熔斷器來切除故障。

溫度保護。對于干式變壓器，可設置溫度保護，高溫告警，超溫動作于真空接觸器跳閘，具體溫度定值一般按變壓器制造廠家要求設定。

電保持型的優點是結構簡單、壽命長，但在可靠性和節能方面不及機械保持型。由于結構特點，低壓熔斷器該型接觸器接線不能完全滿足對控制回路的要求，如不具備“防跳”功能等。
