除彈簧操作機構外，真空接觸器也可以采用永磁型操作機構。直流熔斷器接觸器合閘時合閘線圈勵磁，產生與長久磁鐵的永磁力方向相同的電磁力，共同作用于銜鐵帶動拐臂使接觸器主觸頭閉合。

合閘完成后合閘線圈斷電，機構的永磁力單獨作用于銜鐵使接觸器保持在合閘位置。分閘時分閘線圈勵磁，產生與永磁力方向相反的電磁力，通過削弱永磁鐵對銜鐵作用的方法與分閘彈簧共同作用實現分閘。

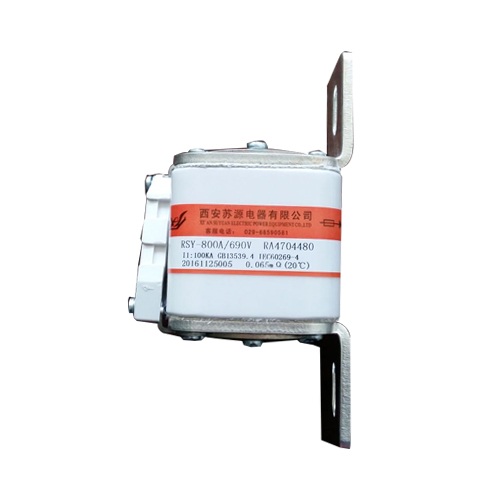

直流熔斷器

在真空接觸器的各項參數中，其額定關合電流與真空斷路器的額定短路關合電流不同。直流熔斷器真空斷路器的額定短路關合電流是指額定短路電流中的較高峰值，它等于額定短路開斷電流值的2.5倍，數值上與真空斷路器能耐受的動穩定峰值電流相等。

在GB/T14808《交流高壓接觸器和基于接觸器的電動機起動器》中，真空接觸器的額定關合能力是在規定的關合條件下，接觸器能夠關合導電回路至穩定狀態且不產生熔焊、觸頭過度燒蝕或過分明顯的火光所確定的電流值，用電流的交流分量有效值表示。

真空接觸器屬于一次元件，直流熔斷器根據安裝在FC回路開關柜內的綜合保護裝置的保護曲線實現保護動作。在高壓熔斷器串真空接觸器中，真空接觸器的規格較少且固定，與高壓熔斷器相比，其選擇相對簡單。但是還是要考慮多方因素，可以多選擇看看選擇的參考因素之類的。
