低壓熔斷器高壓熔斷器的電流特性

2020-06-08 14:30:44

次

擴散的電弧在石英砂的作用下邊擴散邊熄滅，使得電流停止增長，并很快減小到某一個相當小的數值，低壓熔斷器在這段時間里由于汽化熔體的電阻率增長相當迅速，起到電流下降的主要作用。此電流同時引起了電路中電流變化率呈負數，導致熔斷器兩端出現過電壓。弧隙將繼續流過殘余電流，最終熔斷器的電阻增長到接近無窮大而切斷電流。

只要有電弧存在，電路中的電流就無法完全切斷，只有電弧完全熄滅之后電路中的電流才為零。低壓熔斷器高壓限流熔斷器依靠填充在熔體周圍的石英砂對電弧的吸熱和游離氣體向石英砂間隙擴散的作用進行熄弧。

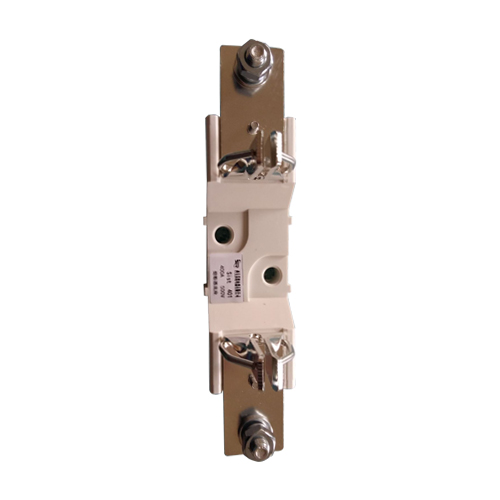

低壓熔斷器

燃弧時，高溫的電弧和熔體的金屬蒸氣很快地擴散到介質的縫隙中，使介質的溫度不斷升高，熔化的金屬溫度不斷下降，直至全部凝固為止，最終形成一個與熔體形狀相似的小管狀殘軀。低壓熔斷器由于石英砂對熔體電弧的強烈熄弧和冷卻作用電弧的活動能力直到被石英砂冷卻到相當程度后，即行熄弧，這時電流很快地下降到零，在電流過零時，電流被開斷。

時間一電流特性。高壓熔斷器的時間一電流特性是指在規定的動作條件下，將時間作為預期電流的函數的曲線。

熔斷器的時間一電流特性，應區分是弧前時間還是動作時間與預期電流的關系。低壓熔斷器IEC標準對熔斷器的時間一電流特性曲線的時間范圍做了規定，即般用途熔斷器為0.01s~1h，后備保護熔斷器0.01~600s。
